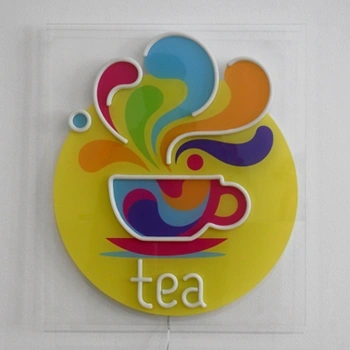

Neon Led je efektní forma označení a dekorativního podsvícení, která spojuje precizní CNC obrábění s technologií LED. Systém spočívá ve vyfrézování drážky v základní desce, montáži flexibilního LED pásku a osazení barevného silikonového krytu rozptylujícího světlo. Barva světla LED pásku je totožná jako barva krytu. To umožňuje vytvořit světelné nápisy, logotypy a individuální tvary s výraznou, jednolitou linií svícení.
Na rozdíl od hotových neonových kabelů je Neon Led vyráběn přímo v základní desce podle grafického návrhu. Díky tomu je možné velmi přesné zobrazení tvarů, zachování kontinuity linie a vysoká estetika provedení — zejména u znaků, písmen a obrysových forem.
Tato technologie se osvědčuje jako prvek vizuální reklamy, identifikace značky a moderního uspořádání prostoru, všude tam, kde má světlo vytvářet efekt a přitahovat pozornost.
Toto řešení je oblíbené v provozovnách služeb a gastronomii, kancelářích, recepčních zónách, na akcích a v expozičních projektech.
Určeno pouze pro interiéry.
Není to nic složitého, dodáte návrh – my jej převedeme do hotového produktu
Čistý, estetický světelný efekt, který vypadá dobře v každém prostoru
Věrné zobrazení logotypů a nápisů — bez zjednodušení a kompromisů
Možnost volby barvy světla
Elegantní, jednotné provedení bez viditelných technických prvků
Bezpečné a trvanlivé řešení pro každodenní použití
Široké využití — od označení po dekorativní prvek
Neon LED může sloužit jak jako hlavní vizuální prvek, tak jako světelný akcent podtrhující charakter značky nebo interiéru.
Realizace jsou prováděny technologií Neon Frez, která spočívá ve frézování montážního kanálu do základního materiálu, instalaci flexibilního LED pásku a usazení silikonového krytu rozptylujícího světlo.
Barva světla LED pásku a barva silikonového krytu je totožná.
Systém je usazen ve vyfrézovaných drážkách na CNC frézce.
Konstrukce systému
Jak rozdělit projekt na úseky neonu pro správnou kalkulaci?
V kalkulátoru je třeba zadat počet neprotínajících se úseků neonové linie. Jeden úsek je jednotlivá, souvislá světelná linie vedená bez větvení a bez křížení s jinou linií.

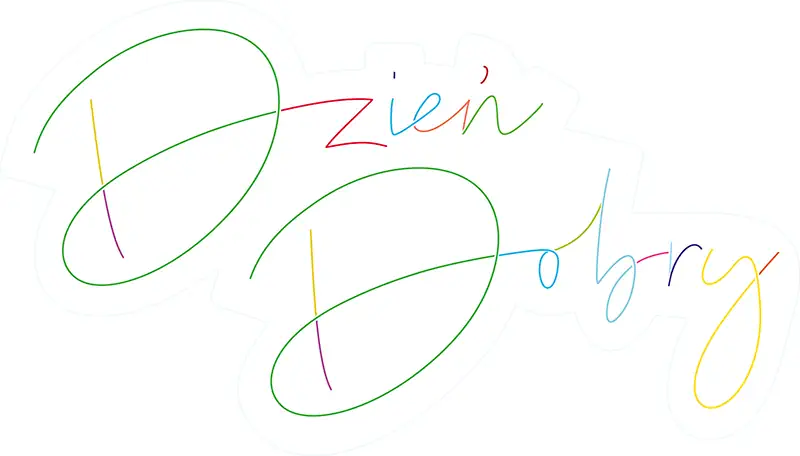

Pomocný nákres - každá barva označuje jeden nezávislý úsek. V ukázkovém neonu „Dzień Dobry“ je 20 neprotínajících se úseků.
Zde se nesčítá délka — délka se uvádí v samostatném poli. V tomto místě se uvádí pouze počet technologicky oddělených částí neonu.

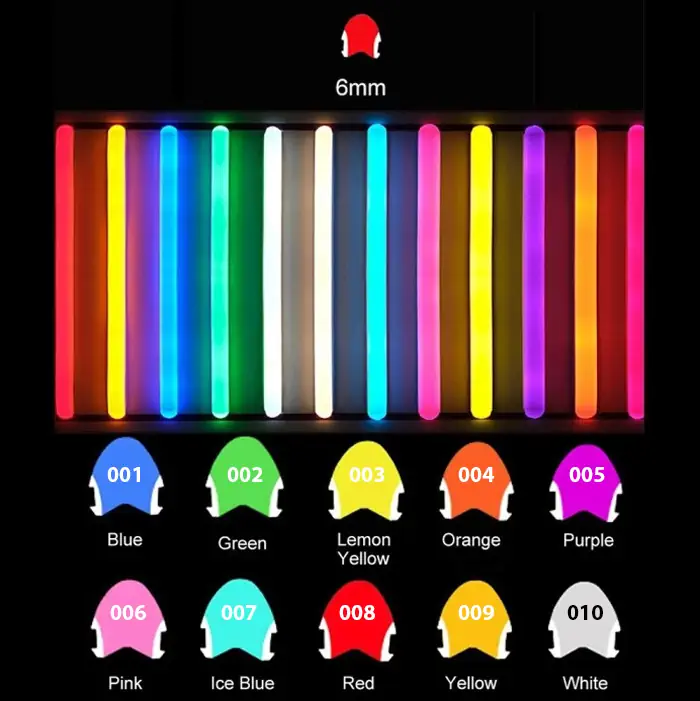

001 – modrá
002 – zelená
003 – citronová
004 – oranžová
005 – fialová
006 – růžová
007 – sv. modrá
008 – červená
009 – žlutá
010 – bílá
Montážní otvory
Otvory jsou prováděny přímo v materiálu a umožňují samostatnou montáž pomocí vrutů nebo šroubů. (montážní prvky vlastní)
Snapfix (zacvakávací systém)
Montážní systém umožňující rychlé a estetické uchycení prvků bez viditelných šroubů na čelní straně grafiky. Zacvakávací prvek je montován ze zadní strany materiálu.
Estetický montážní systém umožňující oddálení prvku od povrchu stěny a vytvoření prostorového efektu.
Dostupné distanční prvky:
distanční prvek hliník mat 13/13
distanční prvek hliník mat 19/13
distanční prvek hliník mat 25/19
distanční prvek mosaz chrom lesk 13/13
distanční prvek mosaz chrom lesk 19/13
distanční prvek mosaz chrom lesk 25/19
Poznámka!

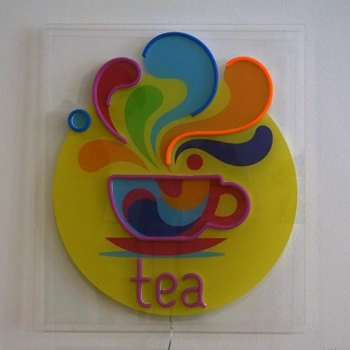

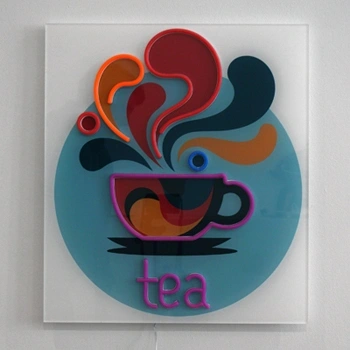

Plexi s barevnou grafikou vyrábíme pouze z čiré desky. Potisk je realizován ze spodní strany materiálu technologií 2xCMYK + bílá, což zajišťuje správnou sytost barev na čelní straně. Z horní strany je frézovaná montážní drážka, do které jsou usazovány prvky systému Neon Flex — LED pásek je zarovnán s povrchem podkladu.
Doporučení
Vizualizace návrhu – ve fázi návrhu doporučujeme připravit vizualizaci neonu s použitím linie o šířce 6 mm, což odpovídá skutečné šířce světelné linie Neonu LED. To umožňuje správně posoudit proporce návrhu a prezentovat finální efekt.
Preferovaný formát: CDR (V17)
Akceptované formáty: PDF
Ne každé písmo je vhodné pro výrobu nápisů v technologii LED Frez. Řez písma musí umožňovat vedení světelné linie po plynulých obloucích, proto doporučujeme vyhnout se ostrým úhlům a nepovolujeme velmi těsné detaily.
Správná příprava písem
V případě použití nepsaných (blokových) písem, která mají stanovenou tloušťku znaku (např. Arial, Montserrat apod.), je nutná dodatečná příprava trasy vedení neonu. Povolena jsou dvě řešení:

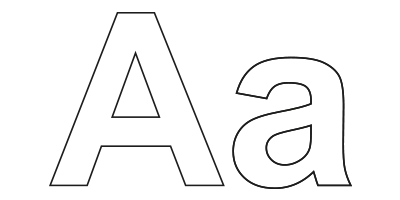

v případě větších písmen může být neon veden po obrysu znaku; minimální vzdálenost mezi paralelně vedenými liniemi neonu by měla být 15 mm,

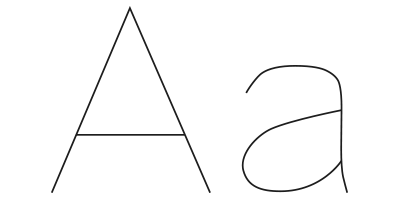

v případě malých prvků nebo tenkých znaků je třeba použít jednu, vycentrovanou trasu vedení neonu (centrální linii znaku).
Poznámka!
Volba způsobu vedení neonu závisí na velikosti písmen a technologických možnostech výroby.
V případě fontů se složitou konstrukcí můžeme navrhnout úpravu nebo změnu řezu na technologicky proveditelný.
S ohledem na technologii výroby neonů závisí estetická kvalita návrhu do značné míry na správné přípravě vektorových cest. Na spojích pod malým úhlem vznikají protáhlé odřezky materiálu, což může zhoršit vizuální plynulost a estetiku hotového prvku — zejména u návrhů s velkým počtem ostrých zalomení.
To neznamená, že je nelze vyrobit, avšak pro dosažení nejlepšího vizuálního efektu je třeba:
Návrhy se zjednodušenými, plynulými tvary umožňují výrobu prvků z menšího počtu úseků, což vede k vyšší estetice a jednotnější světelné linii neonu.
Technologická poznámka
S ohledem na konstrukci LED neonů a způsob vedení pásky se může v některých místech při ohýbání, ostrých obloucích nebo některých spojích úseků LED neonů objevit minimální viditelnost světelných bodů pod úhlem. Tento jev není viditelný při pohledu na neon zepředu a nemá vliv na konečný vizuální efekt nápisu.
Pokud je neon vyráběn na podkladu libovolného tvaru, je třeba obrys podkladu připravit jako samostatnou stránku v souboru.
Barva: 100% K
Všechny potřebné informace naleznete v Nápovědě pro Velkoformátový tisk (Arizona)
LED neon může být instalován na různé typy nosných desek. Volba podkladu ovlivňuje vizuální efekt a způsob prezentace instalace.
Čirá akrylátová deska o tloušťce 6 mm. Umožňuje dosáhnout efektu „levitující“ světelné linie s minimálně viditelným konstrukčním pozadím. Používá se v realizacích, kde má podklad zůstat opticky neutrální.
Saténová (matná) akrylátová deska o tloušťce 6 mm. Omezuje odrazy a povrchové reflexe. Zajišťuje více rozptýlené, klidné pozadí pro světelnou instalaci.
Černá akrylátová deska se zvýšenou tloušťkou 8 mm. Vytváří výrazný kontrast pro svítící linii. Používá se v projektech vyžadujících silné oddělení světla od pozadí a větší tuhost nosiče.

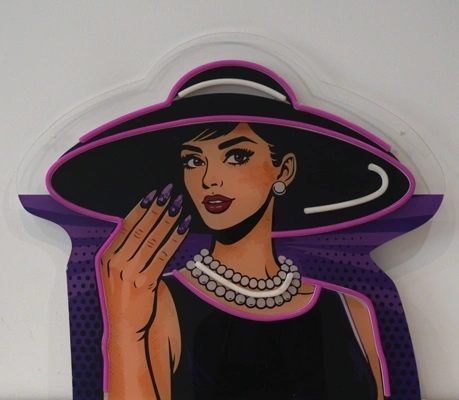

Akrylátový podklad s nanesenou barevnou grafikou. Umožňuje spojení světelného prvku s vizuální vrstvou – tiskem (např. pozadí, tvar, grafický znak, grafika). Projekt připravován individuálně.
